Sistem solar pentru prepararea apei calde menajere pe tot parcursul anului. Sistemul este proiectat pentru a asigura necesarul de apă caldă menajeră în gospodării cu până la 6 utilizatori.

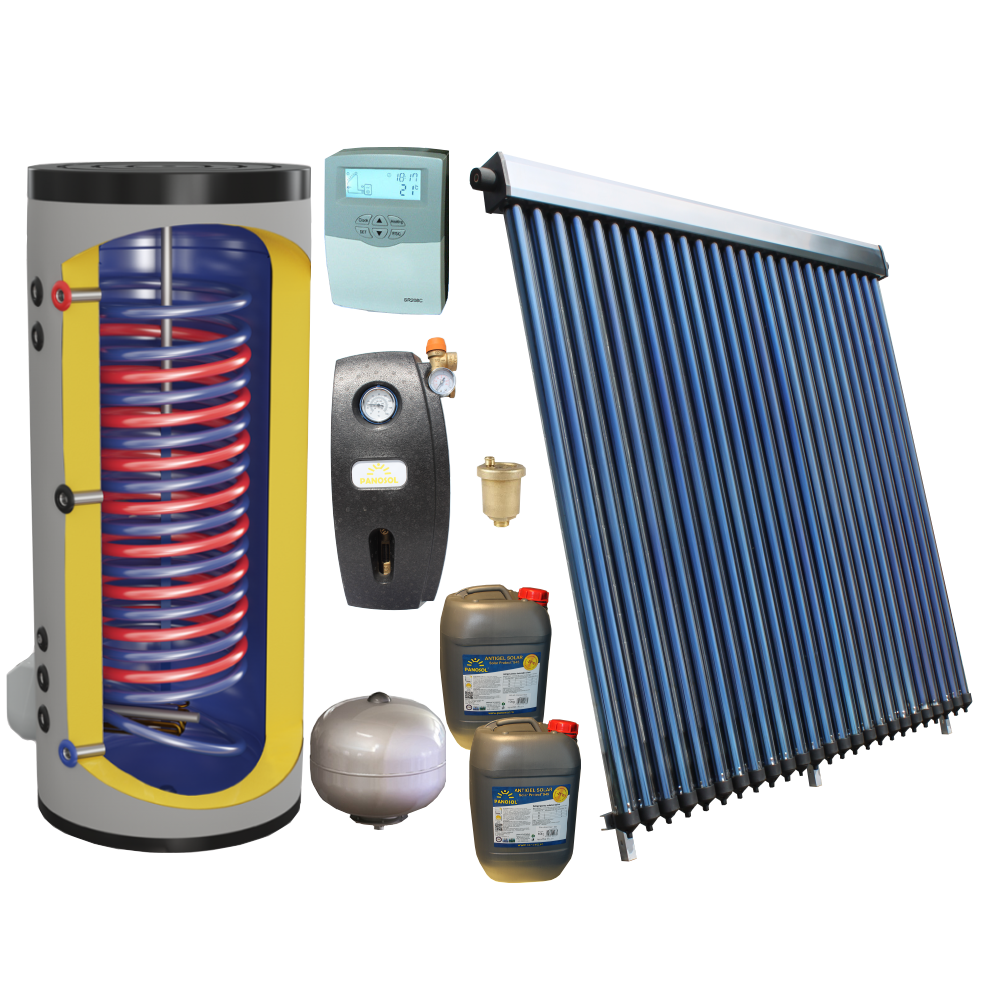

Componența sistemului:
| Produs / Cod | C.205 - 6P Confort cu boiler bivalent | C.307 - 6P Confort fără boiler | C.202 - 6P Economic cu boiler bivalent | C.303 - 6P Economic fără boiler |
|---|---|---|---|---|
| Colector solar | CS20 x 2 | CS20 x 2 | CS30 | CS30 |
| Boiler | 300 l boiler bivalent | NU | 300 l boiler bivalent | NU |
| Controler | SR 208C | SR 208C | SR 208C | SR 208C |
| Grup pompare | P7 | P7 | S5 | S5 |
| Vas de expansiune | 18 L | 18 L | 18 L | 18 L |
| Antigel | 30 kg | 30 kg | 30 kg | 30 kg |
| Aerisitor solar | DA | DA | DA | DA |
| Racord vas de expansiune | DN16, 40 cm | DN16, 40 cm | DN16, 40 cm | DN16, 40 cm |
În funcție de nevoi se vor atașa acestor pachete țeavă flexibilă de inox izolat, fitingurile și sistemele de fixare/înclinare ale panourilor solare.
Garanție:
- 10 ani colector solar;
- 2 ani boiler;
- 2 ani pentru grup de pompare, automatizare solară, vas de expansiune, aerisitor solar
Colectorul solar se montează orientat către sud, înclinat la 45 grade și într-o zonă fără umbrire. Racordarea colectorului la serpentina inferioară a boilerului solar se va face folosind țeavă flexibilă din inox cu izolație elastomerică.
Fiecare tub funcționează independent iar deteriorarea unui tub nu determină nefuncționarea sistemului solar ci doar reducerea capacității de absorbție și încălzire.
Tuburile vidate sunt echipate cu heat-pipe și nu conțin apa. Panourile solare cu tuburi vidate oferă cea mai mare performanță de captare a energiei solare. Tuburile solare sunt construite din sticlă borosilicată pe interiorul căreia sunt depuse chimic trei straturi de absorbție ce amplifică efectul radiației solare. Vidarea tubului asigură captarea radiației solare și transportul acesteia către rampa colectoare, fără pierderi termice. Forma cilindrică a tuburilor le conferă capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurând astfel o performanță bună chiar și în condiții de cer acoperit cu nori.
Boilerul se poziționează în interior, de obicei în camera tehnică a imobilului, alături de controlerul solar, grupul de pompare și vasul de expansiune.
Sistemul solar se încarcă cu antigel solar, se aerisește și se presurizează folosind o pompă electrică de umplere.
Odată montat sistemul nu necesită mentenanță anuală și nu necesită golirea în sezonul rece. Intervalul de service recomandat este de 5 ani și presupune : verificarea antigelului (presiune și punct de îngheț), verificarea presiunii de aer în vasul de expansiune, verificarea colectorului solar (fixare, degradări vizibile) , curățarea calcarului depus în boiler și înlocuirea anodului de magneziu.

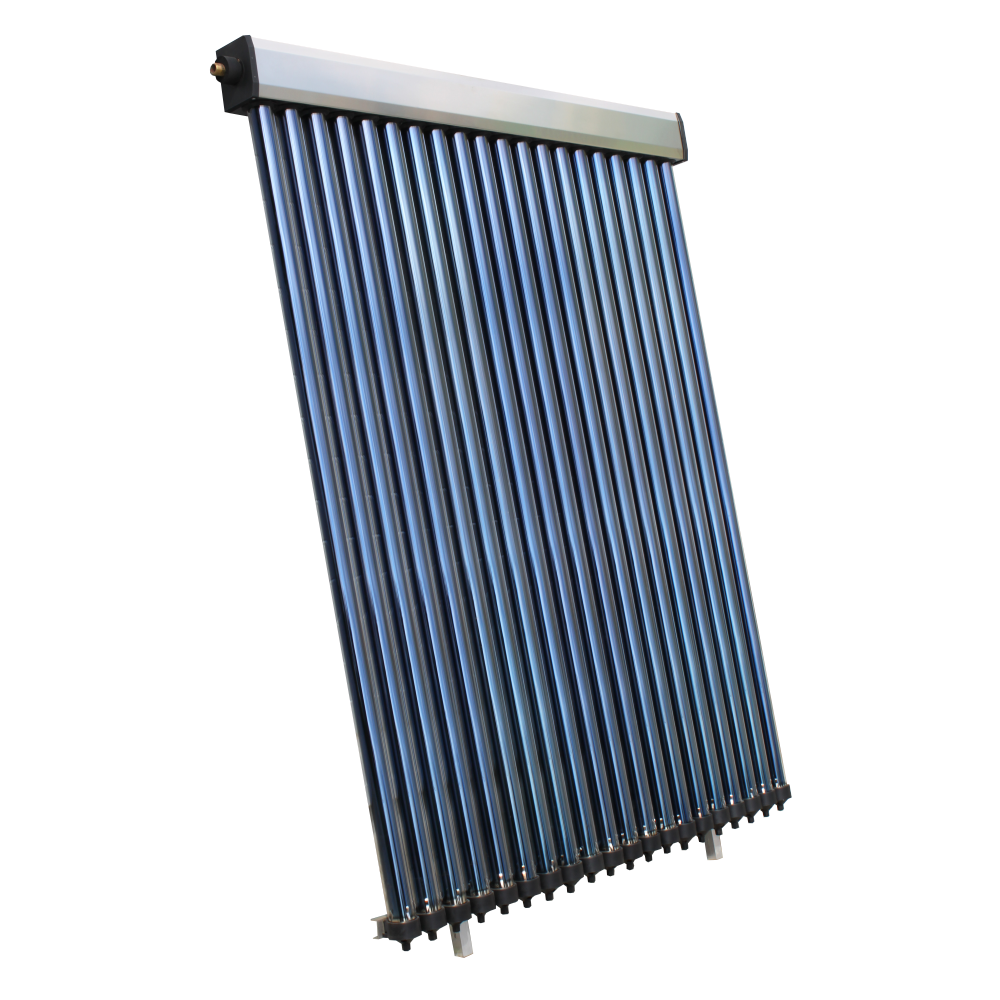

1. Colector solar 20 tuburi vidate și tehnologie heat pipe
- Dimensiuni (mm) : 1670 x 1990 x 125
- Greutate : 63 kg
- Suprafață de absorbție : 1.98 mp
- Suprafață totală : 3.32 mp
- Capacitate lichid : 1666 ml
- Presiune maximă : 800kpa/116Psi
- Temperatură de stagnare heat-pipe : 180°C
- Temperatură de stagnare tub vidat : 280°C
- Putere maximă : 1290 W / 4420 Btu
- Debit ideal : 2.5 l/min
- Cădere de presiune la debit ideal : 1,2 KPa (12 mbar)
- Debit maxim : 18 l/min
- Capacitate zilnică de încălzire (Δ40°C) : 140-200 l
1.1 Colector solar 30 tuburi vidate și tehnologie heat pipe
- Dimensiuni (mm) : 2400 x 1990 x 125
- Greutate : 92 kg
- Suprafață de absorbție : 2.98 mp
- Suprafață totală : 4.78 mp
- Capacitate lichid : 2500 ml
- Presiune maximă : 800kpa/116Psi
- Temperatură de stagnare heat-pipe : 180°C
- Temperatură de stagnare tub vidat : 280°C
- Putere maximă : 1940 W / 6630 Btu
- Debit ideal : 2.5 l/min
- Cădere de presiune la debit ideal : 1,6 KPa (16 mbar)
- Debit maxim : 18 l/min
- Capacitate zilnică de încălzire (Δ40°C) : 210-300 l
! Sistemul de fixare al colectorului solar se comandă separat, în funcție de tipul și panta acoperișului.

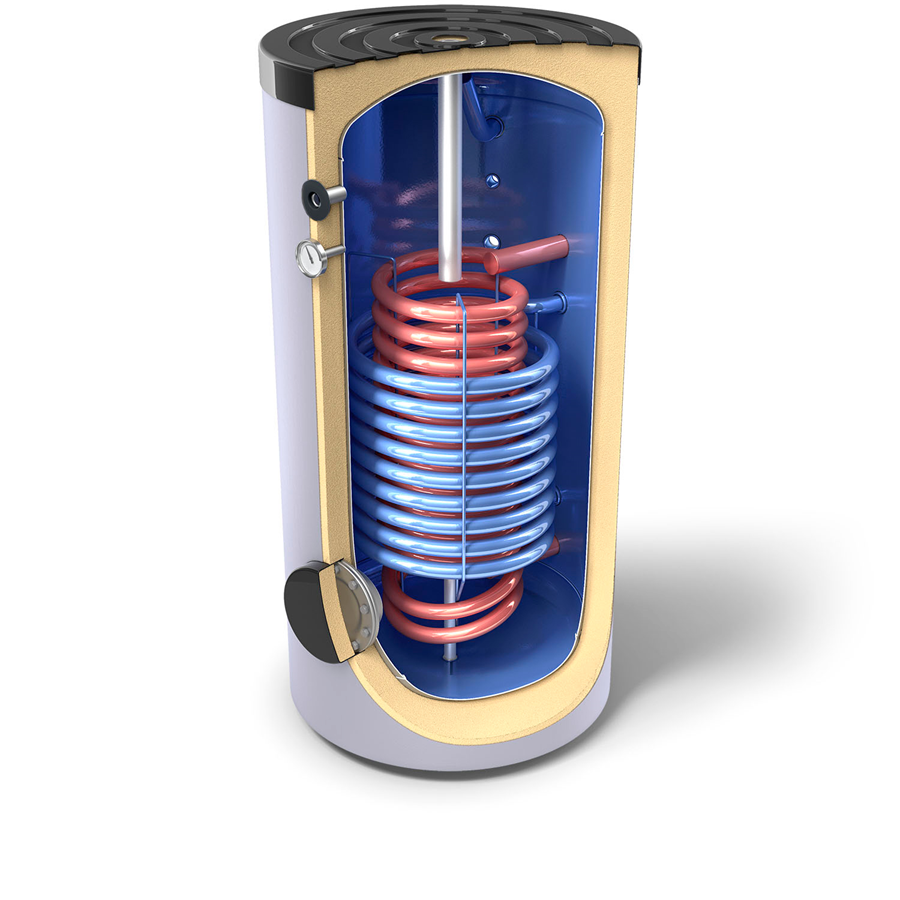

2. Boiler solar bivalent de pardoseală 300L:
- Înălțime : 1420 mm;
- Diametru: ᴓ650;
- Izolație: 50 mm (PU rigid);
- Suprafață schimb termic S1/S2: 1.21/0,85mp;
- Volum serpentină S1/S2: 7,4/5,2 litri;
- Presiune nominală: 8 bar;
- Presiune nominală serpentină : 6 bar
- Greutate: 100 kg

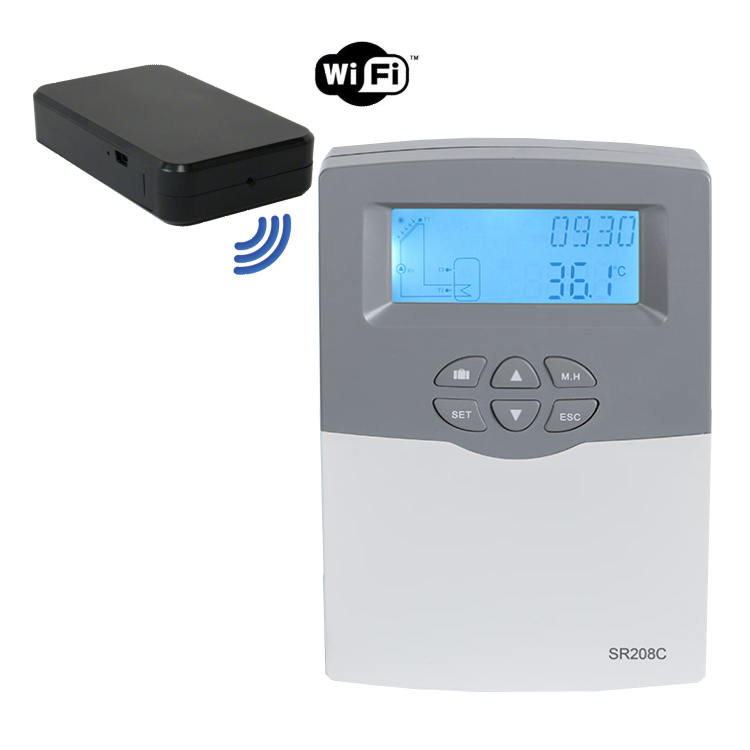

3. Automatizare SR208C
- Aplicații solare posibile: 1;
- Senzori disponibili în pachet: 3;
- Relee disponibile: 2;
- Colectori monitorizați: 1;
- Bazine monitorizate: 1

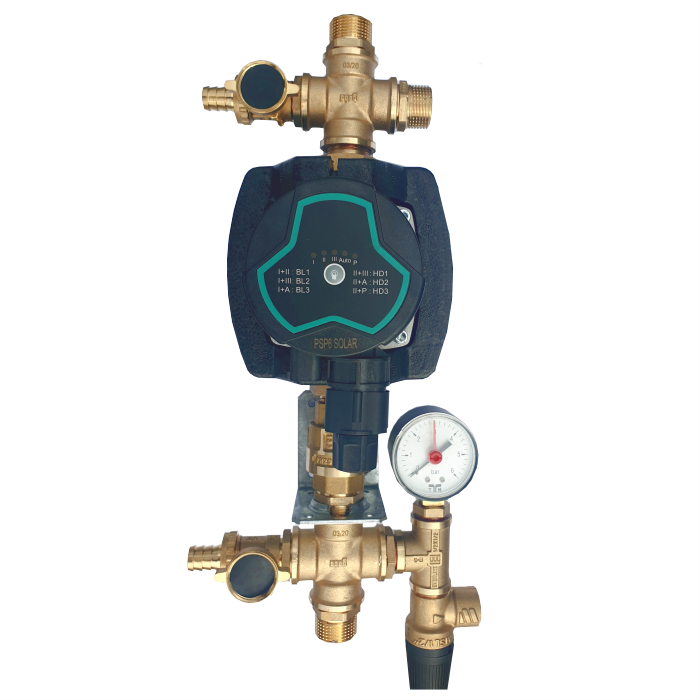

4. Grup de pompare Panosol S5
- Pompă Panosol PSP 7.5 Solar
- Debit: 1 – 8 l/min
- Supapă de siguranță 6 bar Watts
- Manometru
- Racord de umplere
- Robinet de golire
- Supapă de sens
- Racord vas de expansiune
- Suport de fixare

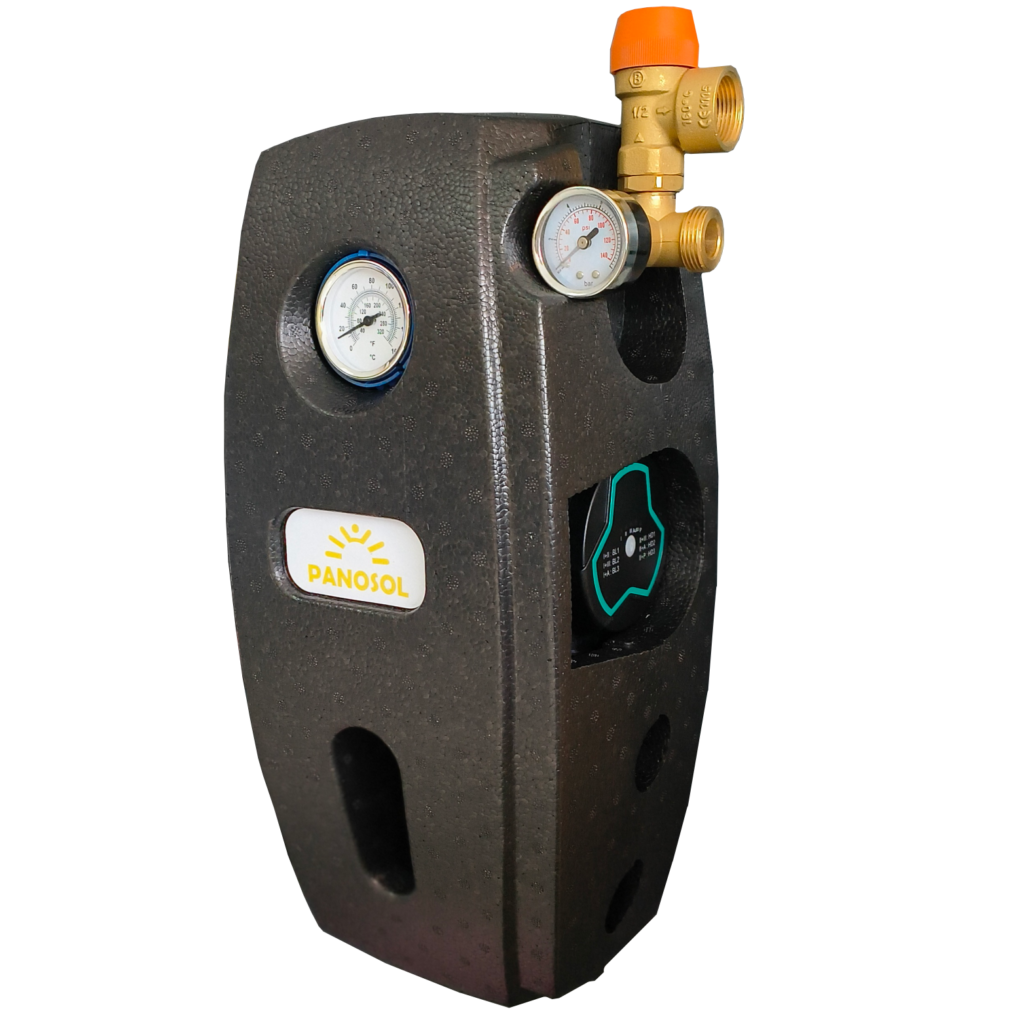

4.1 Grup de pompare Panosol P7
- Pompă solară cu eficiență ridicată Panosol PSP 7.5 Solar
- Supapă de siguranță 6 bar
- Manometru 0-6 bar
- Supapă de sens
- Debitmetru
- Racord de umplere 3/4″
- Racord de golire 3/4″
- Racord vas expansiune 3/4″ exterior
- Termometru

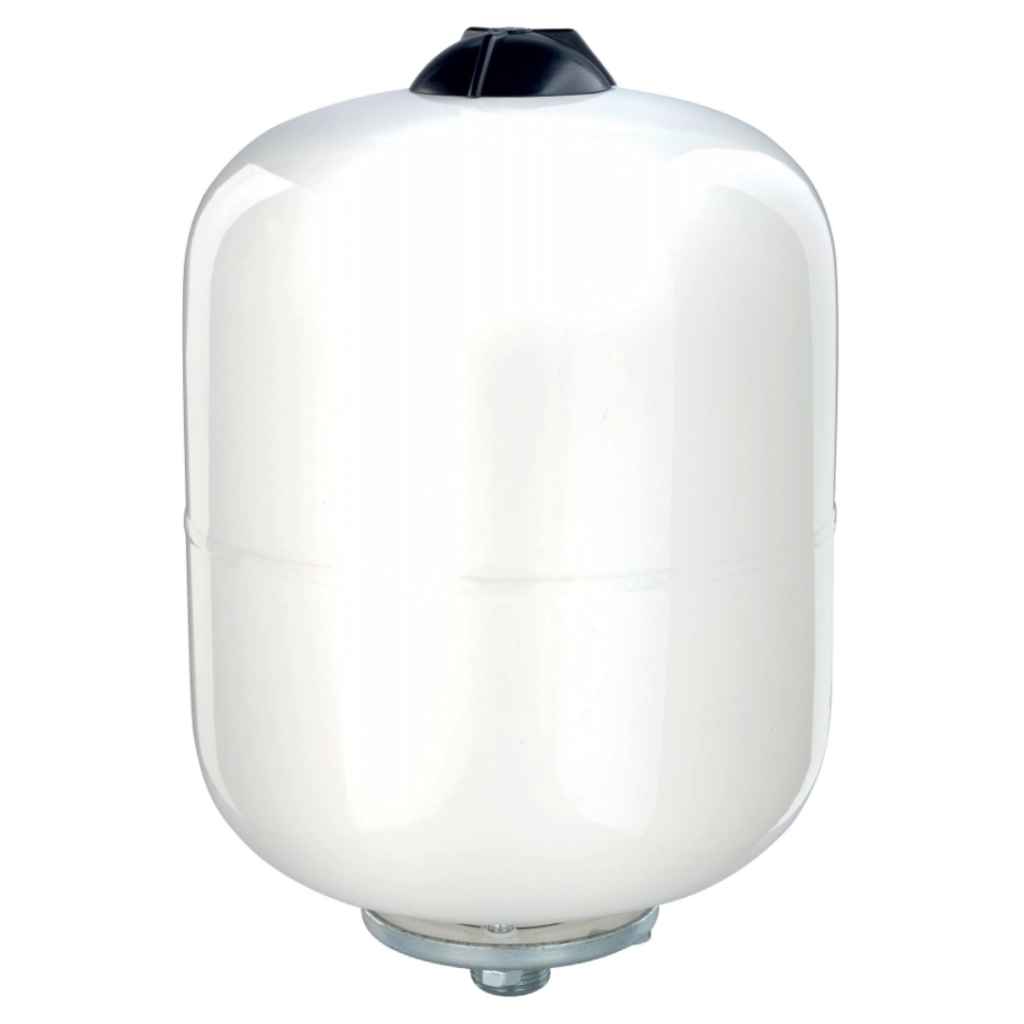

5. Vas de expansiune 18L, echipat cu suport și racord
- Presiune max. de lucru: 10 bar;
- Temperatură maximă de lucru: 110°C;
- Mărime racord: 3/4″
6. Aerisitor solar automat
- Temperatură maximă de lucru: 180°C;
- Mărime racord: 1/2″

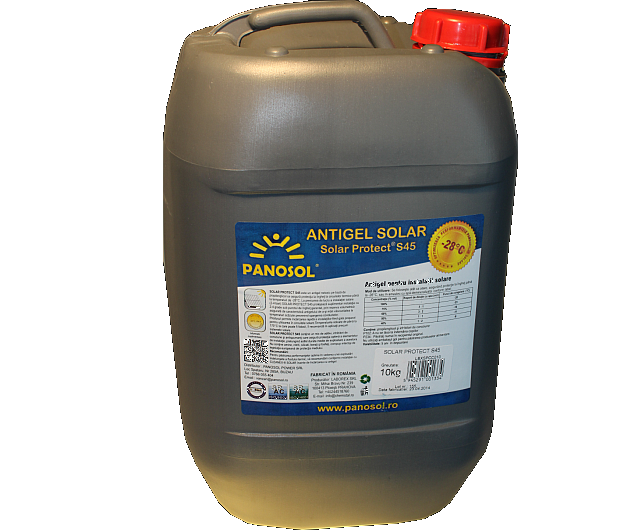

7. Antigel solar preparat -30°C
- antigel solar pe bază de propilenglicol;
- limite temperaturi: -30°C/180°C.
