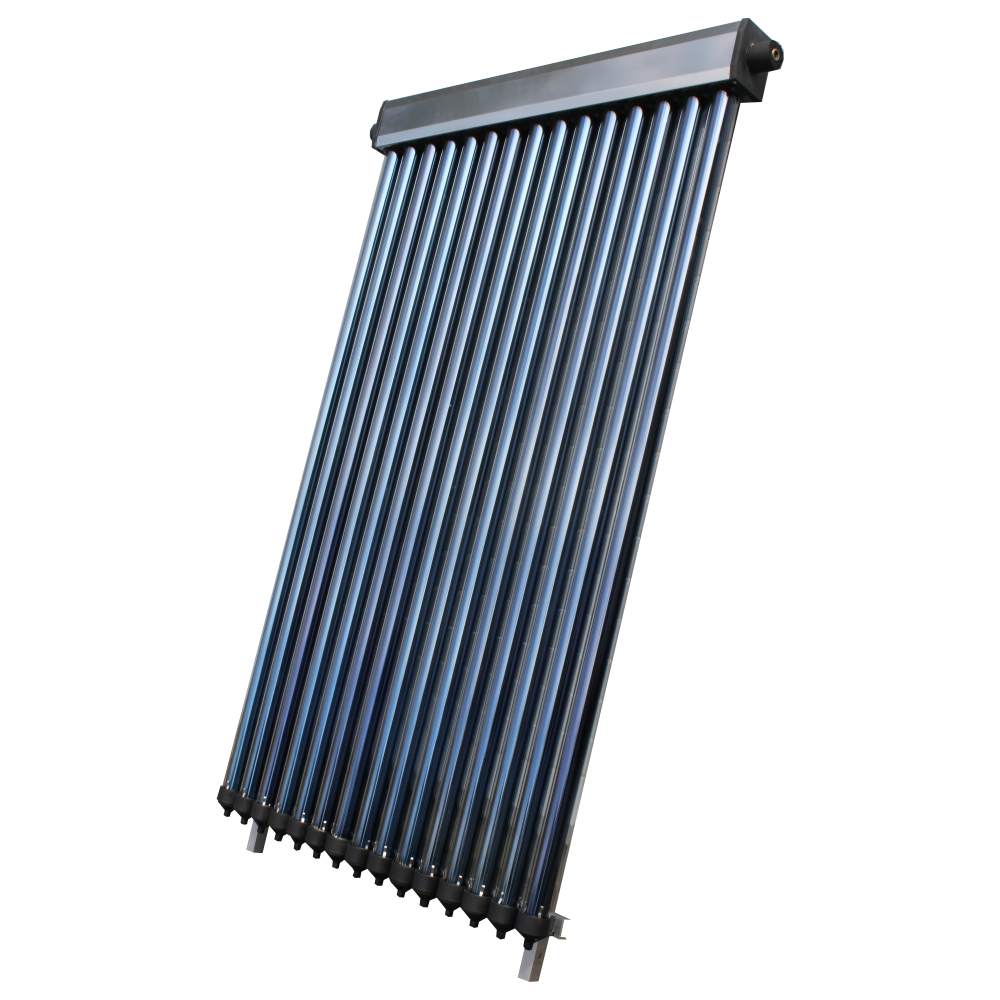

Colector Solar CS15

Asamblare panou solar

Colector solar presurizat cu 15 Tuburi Vidate si tehnologie heat-pipe destinat aplicatiilor rezidentiale, comerciale si industriale. Produsul poate fi utilizat la prepararea apei calde menajere, aport la incalzire, incalzirea piscinelor sau in aplicatii industriale complexe.

Fiecare tub functioneaza independent iar deteriorarea unui tub nu determina nefunctionarea sistemului solar ci doar reducerea capacitatii de absorbtie si incalzire.

Tuburile vidate sunt echipate cu heat-pipe si nu contin apa. Panourile solare cu tuburi vidate ofera cea mai mare performanta de captare a energiei solare. Tuburile solare sunt construite din sticla borosilicata pe interiorul careia sunt depuse chimic trei straturi de absorbtie ce amplifica efectul radiatiei solare. Vidarea tubului asigura captarea radiatiei solare si transportul acesteia catre rampa colectoare, fara pierderi termice. Forma cilindrica a tuburilor le confera capacitatea de a capta razele solare optim pe tot parcursul zilei, asigurand astfel o performanta buna chiar si in conditii de cer acoperit cu nori.

Racorduri colector solar – Mufe filetate 3/4″ exterior.

Componente Sistem

  • Colector pentru 15 tuburi (o bucata)
  • Cadru de montare pentru colector cu 15 tuburi (un set)

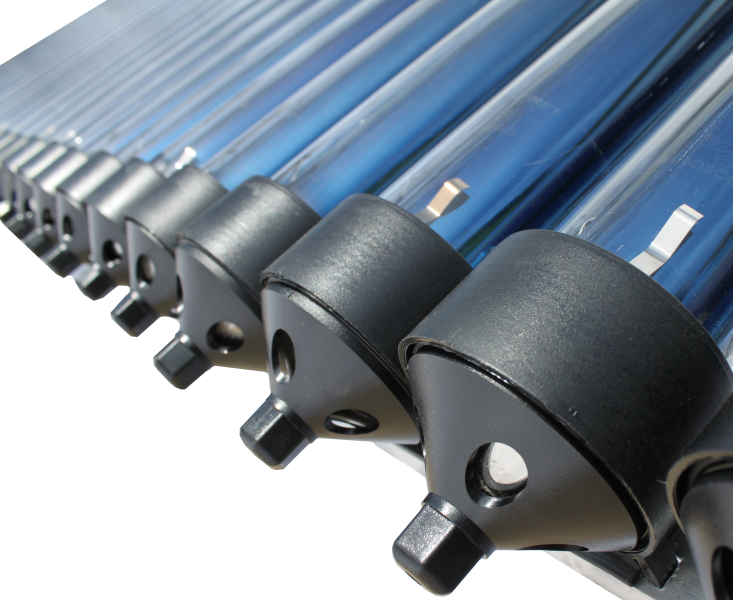

  • 15 sisteme de prindere pentru tuburi vidate
  • 15 garnituri siliconice de etansare pentru tuburi vidate
  • 15 tuburi vidate tri-strat  – 58x1800mm,  Cu/SS/AlN
  • 15 heat-pipe-uri cu condensator de 22 mm
  • Manual de montaj, certificat de garantie, certificat de conformitate CE

Garantie colector solar – 10 ani

  • Dimensiuni (mm) : 1295 x 1990 x 125
  • Greutate : 47 kg
  • Suprafata de absorbtie : 1.55 mp
  • Suprafata totala : 2.49 mp
  • Capacitate lichid : 1250 ml
  • Presiune maxima : 800kpa/116Psi
  • Temperatura de stagnare heat-pipe : 180°C
  • Temperatura de stagnare tub vidat : 280°C

Performanta

  • Putere maxima : 975 W / 3315 Btu
  • Debit ideal : 2.0 l/min
  • Cadere de presiune la debit ideal : 1.0 KPa (10 mbar)
  • Debit maxim : 18 l/min
  • Capacitate zilnica de incalzire (Δ40°C) : 105-150 l

Tuburi vidate cu heat pipe

  • Tuburi vidate cu 3 straturi Cu/SS-ALN(H)/SS-ALN(L)/ALN ce permit o rata de absorbtie de 96% si o temperatura de stagnare de 270°C
  • Heat-pipe cu condensator de 22 mm

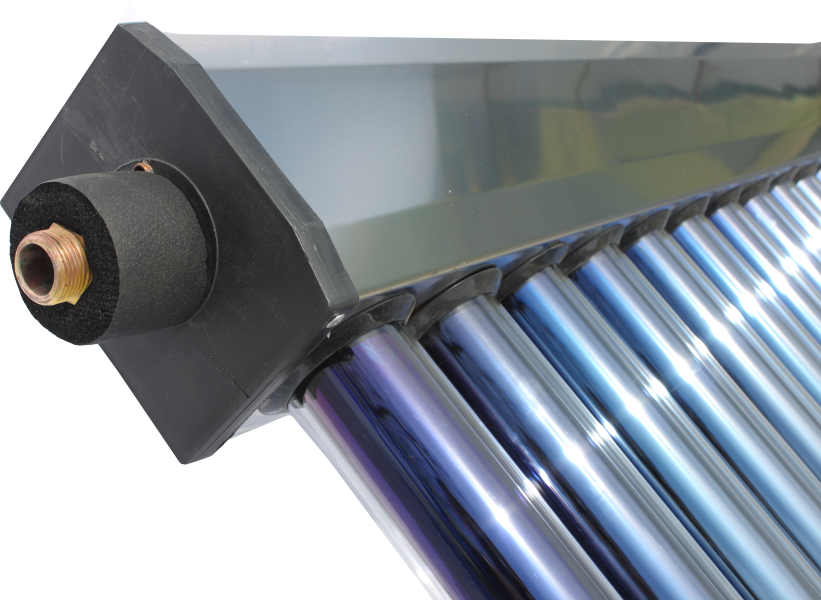

Rampa colectoare
  • Carcasa din inox, in protectie de PVC

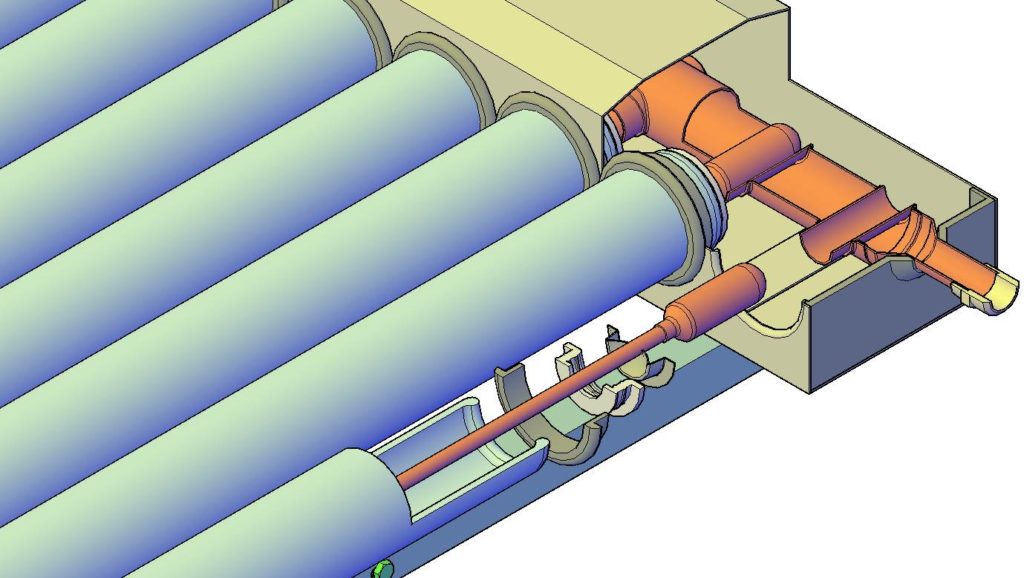

  • Schimbator de caldura din cupru Ø 42 mm, izolat in cochilie vata minerala si poliuretan rigid
  • Teci de senzor temperatura pe ambele capete
  • Racorduri cu filet 3/4″ exterior, imbracate in izolatie
Cadru fixare
  • Realizat din profile extrudate din aluminiu
